شگل(Shackles)چيست؟
شگل (Shackles)

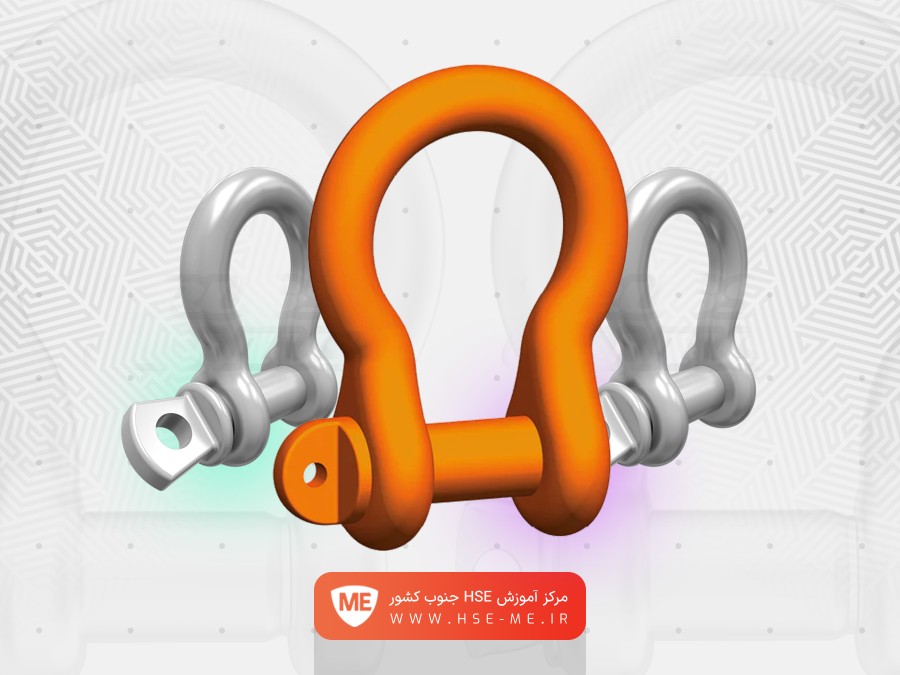

حلقه اتصالی قابل حملی است که برای اتصال تجهیزات و قطعات مختلف باربرداری استفاده می شود. مثلا برای اتصال سیم بکسل٬ زنجیر٬ قلاب جرثقیل و …به بار٬ از شگل استفاده می شود. شگل ها به طور کلی به دو شکل نعل اسبی(خمیده) یا دی (یو) شکل ساخته می شود.
موارد ایمنی و بازرسی کار با شگل (shackles):
۱-علامت شناسایی و میزان ظرفیت مجاز و علامت کیفیت روی بدنه ی شگل(Shackles) حک می شود. ۲-از به کار بردن شگل(Shackles) های بدون علائم سازنده ، تناژ و… خودداری کنید. ۳-قبل از کار و قبل از برگرداندن شگل(Shackles) به انبار شگل ها را از لحاظ ضعیف شدگی ، آسیب دیدگی ، خوردگی ، زنگ زدگی ، کج شدگی و … بازرسی کنید. ۴-پین شگل(Shackles) را از لحاظ سالم بودن ، صاف بودن ، خمیدگی ، ترک خوردگی و هرگونه آسیب دیگر بازرسی کنید. ۵-پین شگل(Shackles) باید به راحتی و با کمترین نیروی لازم درون چشمی شگل قرار گیرد و محکم شود. ۶-پین هایی را که رزوه ی آن خراب شده به کار نگیرید. ۷-از قرار دادن میله ی گرد ، پیچ ، مفتول و … به جای پین شگل خودداری کنید زیرا بار باعث خمیدگی آنها می شود. ۸-جابه جا کردن پین های شگل(Shackles) های مختلف با اندازه های متفاوت ممنوع است . ۹-اگر مقدار ضعیف شدگی شگل(Shackles) و اجزای آن بیش از ۱۰% مقدار اولیه ی آن باشد شگل(Shackles) را به کار نگیرید . ۱۰-هرگونه عملیات کار گرم نظیر جوشکاری روی اجزای شگل(Shackles) ممنوع است ۱۱-برای شناسایی شگل(Shackles)های ناایمن از شگل های ایمن ، از سیستم کدهای رنگی استفاده می شود.در این سیستم تجهیزاتی که به هر دلیل ناایمن هستند رنگ قرمز داشته و باید از رده خارج شوند و تجهیزاتی که مورد تأیید ایمنی می باشند رنگ سبز دارند. ۱۲-پینهای پیچی شگل(Shackles) را هنگام استفاده پس از محکم کردن مقدار کمی به آرامی شل کنید تا از باز شدن آن هنگام برداشتن بار جلوگیری شود. ۱۳-برای افزایش ضریب ایمنی ، از اشپیل برای جلوگیری از در رفتن ناگهانی پین شگل(Shackles) استفاده می شود. ۱۴-شگل(Shackles) برای تحمل نیروهای عمودی طراحی شده است نیروهای جانبی و مورب موجب تنش و آسیب دیدگی در شگل خواهد شد . ۱۵-اگر سیم بکسل بدون چشمی باشد هنگام کار با شگل احتمال آسیب دیدگی و پارگی سیم بکسل بسیار زیاد خواهد بود.
۱۶-اگر دهانه ی شگل(Shackles) بیش از اندازه باز شود پین به درستی درون آن قرار نمی گیرد که این امر خطرناک است.
۱۷-اگر از چند اسلینگ برای جابه جایی بار استفاده می کنید از شگل(Shackles) نعل اسبی که به اندازه ی کافی بزرگ است استفاده کنید تا چشمی های اسلینگ به طور ایمن روی قسمت نعل اسبی قرار گیرند . قلاب جرثقیل حتما باید روی پین شگل(Shackles) قرار داشته باشد.
۱۸-معمولا شگل(Shackles) های D شکل برای جابه جایی بار با زنجیر به کار می روند.
۱۹-ضربه و حرکت بار روی شگل(Shackles) می تواند باعث شل شدگی و در رفتن پین شود که در این صورت امکان سقوط بار وجود دارد.برای جلوگیری از این کار از پین های پیچ و مهره ای یا اشپیل دار استفاده کنید.
۲۰-برای جابه جایی ورق های بزرگ فلزی از نوعی شگل مخصوص برای این کار استفاده می شود که پین آن از درون سوراخ ورق فلزی وارد شده و شگلبه قلاب جرثقیل وصل می شود .
۲۱-فاکتور ایمنی در طراحی شگل(Shackles) ها ۶ برابر SWL آنها است.
۲۲-همواره شگل(Shackles) ها را به طور مناسب نگهداری و حمل کنید .
۲۳-عادت کنید که حتی برای جابه جایی های کوچک بار پین و مهره ی شگل(Shackles) را محکم و کامل ببندید.
۲۴-هرگونه چکش کاری و آهنگری بر روی شگل(Shackles) به منظور رفع آسیب های آن ممنوع است.
۲۵-قلاب جرثقیل همواره روی پین شگل قرار می گیرد نه روی قسمت نعلی شکل.
۲۶-هرگز به شگل(Shackles) حامل بار شوک وارد نکنید زیرا باعث آسیب دیدگی می شود.
۲۷-شگل(Shackles) های آسیب دیده را به هیچ عنوان به انبار برنگردانید بلکه به تأیید بازرس مجرب برسانید.
۲۸-شگل ها را در جای تمیز و خشک و عاری از گرد و غبار نگهدارید و از خوردگی آنها نیز محافظت کنید.
۲۹-شگل(Shackles) هایی که دچار ضعیف شدگی شدید هستند از ناحیه ی قوسی شکل و پین آن به راحتی قابل شناسایی هستند آنها را به کار نگیرید.
۳۰-اضافه بار منجر به تغییرات خطرناک در ساختمان شگل(Shackles) می شود . پین خم شده و شگل(Shackles) کشیده و دهانه ی آن نیز دچار تغییر می شود . از شگل(Shackles) متناسب با ظرقیتش بار بلند کنید.
۳۱- چشمی های شگل(Shackles) را بازرسی کنید تا با یکدیگر در یک راستا باشند و از شگل(Shackles) های تاب خورده استفاده نکنید. دوست عزیزم سلام
